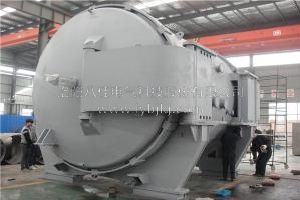

真空烧结炉由炉体、炉盖、保温桶、热压装置、发热体和电源、真空系统、水冷却系统及测温系统等组成。        　　真空烧结炉炉体全部采用不锈钢制造，为双层结构，分内外桶体，炉底封头采用旋压工艺加工。因为热压装置产生的力要由炉体承受，炉体必需具有很高的强度和足够的刚度，在外力和高温下不得变形。炉底动密封装置的固定座中心线与炉体上法兰盘必需垂直，以保证下顶杆运动的直线度。动密土封装置固定座有良好的冷却条件，以延长密封件的使用寿命。 　　真空烧结炉炉盖由炉盖体、举起油缸和上压头组成。炉盖为双层结构，为承受下顶杆传递的压力，必需具有足够的强度和刚度。上压头的下端工作时处于高温区，必需强制冷却。 　　保温桶由隔热桶、反射桶、保温层及桶体组成，分别用石墨、钼片、石墨毡和不锈钢制作。用钼片制作的反射桶主要抵御由发热元件产生的辐射热，以免损害保温层和炉体。 　　真空烧结炉的热压装置由液压站、油缸、举起油缸、下顶杆及控制器组成。液压站有两路压力输出，一是驱动炉盖上下运动，二是驱动热压油缸运动。

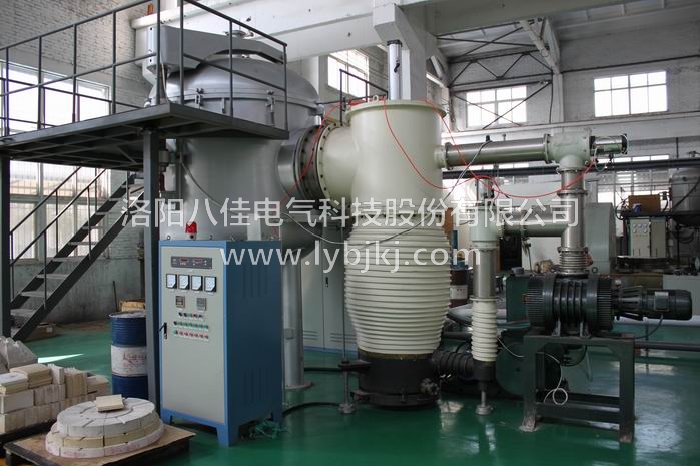

　　真空熔炼炉的原理：真空熔炼是在常压下进行的物理化学反应条件有了改变，这主要体现在气相压力的降低上。只要冶金反应中有气相参加，而且反应生成物中的气体摩尔数大于反应物中的气体摩尔数的数值时，若减小系统的压力，则可以使平衡反应向着增加气态物质的方向移动，这就是真空熔炼炉中物理化学反应的根本的特点。 　　控制 　　大气熔炼和浇注的主要缺点之一是合金成分(主要是一些比较活泼的元素)由于烧损不易准确控制，而真空熔炼不受周围气氛污染，金属液与大气中的氧和氮脱离接触，所以真空熔炼炉能严格控制合金中活泼元素，如铝、钛等的含量，将合金成分控制在很窄的范围内，因而能保证合金的性能、质量及其稳定性。 　　碳脱氧反应 　　大气熔炼碳氧反应对金属液起着除气作用和机械搅拌作用，但由于碳的脱氧能力不强，不能单独用作脱氧剂，往往要用硅、铝等金属脱氧剂进行沉淀脱氧。在真空熔炼炉中，由于气相压力低，且碳氧反应生成的CO气泡能够不断的被抽走，而使平衡向生成CO的方向移动，即[C]+[O]={CO}反应不断向右方进行，从而提高了碳的脱氧能力。 　　大量实践数据表明：真空熔炼炉与大气熔炼相比较，碳的脱氧能力约提高100倍。真空熔炼镍基合金时，将合金的氧含量降低到20×10以下是不难做到的。真空下用碳脱氧，不仅具有高的脱氧能力，而且其脱氧产物是气体，易于排除，而不沾污金属熔池，这比用硅、铝等生成固态脱氧产物的脱氧剂要优越得多，因此在真空熔炼中，碳是理想的脱氧剂。
