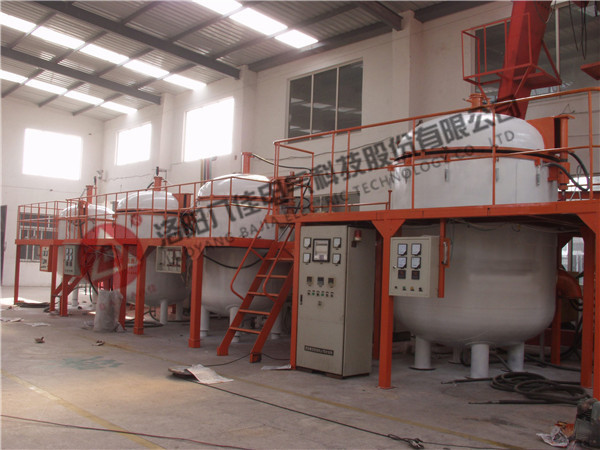

真空烧结炉各功能介绍 　　真空烧结炉是在真空环境中对被加热物品进行保护性烧结的炉子，其加热方式比较多，如电阻加热、感应加热、微波加热等。 　　真空感应炉是利用感应加热对被加热物品进行保护性烧结的炉子，可分为工频、中频、高频等类型，可以归属于真空烧结炉的子类。真空烧结炉是在真空或保护气氛条件下，利用中频感应加热的原理使硬质合金刀头及各种金属粉末压制体实现烧结的成套设备，是为硬质合金、金属镝、陶瓷材料的工业生产而设计的。 　　一、主要原理及用途 　　真空烧结炉是在抽真空后充氢气保护状态下，利用中频感应加热的原理，使处于线圈内的钨坩埚产生高温，通过热辐射传导到工作上，适用于科研、军工单位。对难熔合金如钨、钼及其合金的粉末成型烧结。 　　二、主要结构及组成 　　结构形式多为立式、下出料方式。其主要组成为：电炉本体、真空系统、水冷系统、气动系统、液压系统、进出料机构、底座、工作台、感应加热装置(钨加热体及***保温材料)、进电装置、中频电源及电气控制系统等。 　　三、主要功能 　　在抽真空后充入氢气保护气体，控制真空烧结炉炉内压力和气氛的烧结状态。可用光导纤维红外辐射温度计和铠装热电偶连续测温(0～2500℃)，并通过智能控温仪与设定程序相比较后，选择执行状态反馈给中频电源，自动控制温度的高低及保温程序。

　　真空甩带炉的组成介绍 　　真空甩带炉是用石墨作发热元件的立式真空炉，供金属化合物、陶瓷、无机化合物、纳米材料等在真空或保护气氛中烧结制品。 　　1、真空甩带炉炉体为立式炉壳，其内层为1Cr18Ni9做成的圆筒，外壳为碳钢经防锈处理。两层之间形成夹套可以通水冷却，将传到炉壳内壁上的热量带走。内外筒与上下法兰焊成一个整体，中间开有抽气孔、红外测温孔、热电偶孔及观察孔等，热电偶具有自动退出功能。 　　2、炉体上部是炉盖，它是有内外封头和法兰焊成，中间可通水冷却炉盖，装有锁紧装置，松开锁紧，炉盖自动向后打开，手动推到较大后即可装卸工件，炉盖上观察窗，可直接观察到物料烧结的变化。 　　3、真空甩带炉炉底部分也是有内外封头和法兰组成，中间通水冷却，固定在炉体下部，有电极引入，电极通水冷却。 　　4、炉内隔热屏由碳毡、石墨筒及1Cr18Ni9板组成，***内层为石墨，底部隔热屏由石墨组成。 　　5、真空甩带炉真空阀门为气动挡板阀及气动蝶阀，可通过PLC控制实现高、低真空自动切换。真空测量粗真空由园形弹簧真空计测量，低真空由热偶真空计，高真空由电离真空计测量。有关真空计的使用请参照真空计使用说明书，注意使用一段时间后，热偶规管会老化，其工作电流需重新标定，标定方法主要为高真空校低真空法。
