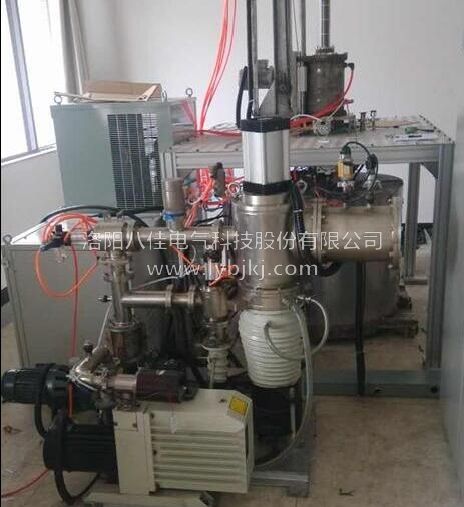

真空甩带炉主要可用于熔炼高熔点金属 　　真空甩带炉主要用于熔炼高熔点金属/合金，以及半导体材料、合金小试样、稀土材料的提纯，采用真空喷/吸铸法可制备大块非晶材料，采用熔态单辊旋淬法可制备条带非晶材料，或通过非晶态技术制备钎料。由真空获得及测量系统、单辊旋淬条带制备系统、电弧熔炼/真空吸铸系统及电控系统等组成。采用非自耗熔炼方式，电磁场对电弧的约束而产生的透底熔炼及拌匀作用，缩短了熔炼时间，提高了效率。采用变频调速，手动设定辊轮表面速度。 　　真空甩带炉操作流程： 　　1.记录电表读数，开电源总开关，开循环水（电源开关和压缩机开关）； 　　2.开机械泵后缓慢开启旁抽阀； 　　3.压力气罐清洗（可选步骤），压力气罐充气； 　　4.打开真空计，待腔体气压小于5Pa后关闭旁抽阀，打开预抽开关； 　　5.当真空甩带炉左右真空计均显示气压小于5Pa后关闭真空计，缓慢开启插板阀，打开分子泵开关； 　　6.***少5分钟后再打开真空计并确认分子泵满速运转，到所需真空度后关闭真空计； 　　7.关闭插板阀，关闭分子泵，打开氩气瓶，轻旋腔体充气阀，充***适当腔体气压后关闭腔体充气阀和氩气瓶开关； 　　8.依次打开变频调速开关，调***所需铜轮旋转频率，打开腔体测温开关，打开感应加热电源开关，按照材料特征选择恒流或恒功率加热模式； 　　9.启动铜轮旋转，达到转速后，手按加热踏板（黑色），使材料加热融化，待融化到所需温度，松开加热踏板，并按吹气开关喷甩条带； 　　10.依次关闭真空甩带炉铜轮旋转开关，关闭感应加热电源开关，关闭预抽开关，打开旁抽阀。拧松腔体旋钮后关闭旁抽阀，对腔体进行放气。

　　真空速凝炉的热处理工艺包括加热、保温、冷却三个过程。但有时只有加热与冷却两个过程。这些过程都是互相衔接，不可间断。 　　加热是热处理中重要工序之一。真空速凝炉对金属热处理的加热方法很多，早期是采用木炭和煤作为热源，进而使用液体与气体燃料。同时也是，工艺参数之一。选择和控制加热温度是保证速凝炉热处理质量的主要问题。加热温度随被处理的金属材料和热处理的目的不同而异，但一般都是加热到相变温度以上，以获得高温组织。 　　真空速凝炉的电加热易于控制，且无环境污染。利用这些热源可以的直接加热，也可以通过熔融的盐或是金属，以至浮动粒子进行间接加热。 　　此外，真空速凝炉是利用真空感应熔炼法，把坩埚封闭在真空室中，利用电磁感应产生的涡流作为热源。在真空或惰性气体状态下把合金(或是导电材料)原料进行脱气、熔化处理，通过坩埚倾炉系统浇铸，经过中间包在水冷辊上急速凝固后形成薄片，再在水冷盘上进行慢速降温，在拨凿的搅拌下，把合金降到30℃左右，形成大不薄厚均匀的合金薄片的一种熔炼设备。用途磁性材料的熔炼及快速冷凝。也是生产合金的专用设备，是先进铸片工艺取代传动铸锭工艺的理想替代设备。
