真空甩带炉各组成装置的性能介绍 　　虽然，真空甩带炉看起来并不大，但其结构也是相对复杂的，主要有真空腔体、熔炼装置、喷铸装置、甩带装置、压铸装置、模具预热系统、抽真空系统、炉体支架、电气控制系统及水冷却系统组成。 　　1、真空腔体：由炉体、炉盖和炉底组成;炉体由不锈钢法兰和内外筒体组焊而成，内壁镜面抛光，炉体上开设有压铸接口、喷铸接口、旋转电极接口、甩带收集管、红外测温接口、模具预热电源电极引入接口;真空甩带炉的炉盖由整体实心加工而成，上面开设有大直径观察窗，可直观的观测到炉内的各种实验情况;炉底也是由整体实心加工而成，固定有甩带装置。整体外观哑光处理，整洁大方。 　　2、熔炼装置：由 超音频电源、水冷电缆、旋转电极、线圈、保温套和坩埚组成，通过更换线圈、保温套和坩埚实现不同容量。真空甩带炉的高温温度可加热至1700℃。(容量按照50g,200g,500g,1000g来配)，熔炼完成后可通过手动倾倒到模具内。 　　3、喷铸装置：由气缸、石英管、时间继电器、气源恒定装置等组成，可实现小容量溶液的喷带和喷铸。(喷铸配石英管，容量50g) 　　4、甩带装置：真空甩带炉的甩带装置由喷铸装置、高速调速电机、磁流体密封装置和铜棍等组成，可通过调节电机速度，实现不同铜棍线速度。 　　5、压铸装置：由特殊加压装置、压架、底座、压头和母模等组成，当溶液浇铸或者喷铸到母模内，启动加压装置对工件加压，提高其致密性。压铸底部压头有定位槽，保证上下压头同心度;底部压头可调节高度;整套压力架支撑在地上。相对人性化的设计是在炉体底部有防漏盘，防止熔液损坏真空腔体。 　　6、模具预热系统：为防止浇铸到母模内的溶液冷却过快，特在母模外部加装感应线圈预热，由一台7.5Kw IGBT超音频电源、水冷铜接头和线圈等组成，如果不用预热，也可取下感应线圈，用闷头密封。预留有两路进出水，水流量可通过流量计来控制(专门用于水冷铜模)。 　　7、抽真空系统：至于抽真空部分是由一台扩散泵、一台双极直联泵、三台气动挡板阀、真空管路和真空计等组成，冷态极限真空度优于6.67×10E-3Pa。 　　8、炉体支架：由型材和钢板拼装而成，真空甩带炉门板全部采用数控加工，尺寸精度高，外表喷塑处理，整体布局合理，颜色搭配美观。和电控柜采用一体结构。 　　9、电气控制系统：各种电气元器件采用国际知名品牌，按照行业标准制作而成。面板采用模拟屏，可直观控制设备的各部件，并有水欠压、断水声光报警并自动切断加热功能。 　　10、水冷却系统：真空甩带炉的冷却系统由水冷机、各种阀门和水管等组成，带有电接点水压表，具有超压、欠压报警功能。

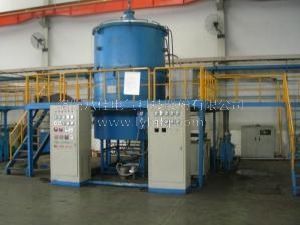

　真空速凝炉是利用真空感应熔炼的方法，把坩埚封闭在真空室中，利用电磁感应产生的涡流热做热源，在真空或惰性气体状态下把合金(或者是导电材料)原料进行脱气、调质、合成、融化并通过坩埚倾炉系统浇铸，经过中间包在水冷辊上急速凝固后，再在水冷盘上进行慢速降温，把合金变成30°C左右,且大小薄厚均匀的合金薄片的一种电热设备。本设备采用多重安全保障、全自动化控制、实时监控，全中文操作系统、全触摸屏工作环境，操作简洁可靠。        　　真空速凝炉广泛应用于加工热处理等作业上，如各类陶瓷烧结、玻璃琉璃、工艺烧结、烤漆、喷粉、五金塑胶、丝印、电镀、珠宝等烘烤脱水以及电容、电源、线路板、中、低温老化测试等等。高温有各类适合五金热处理、回火、定型等产品。 　　八佳生产的真空速凝炉技术性能更放心、效率更高的新一代钕铁硼磁材熔炼设备。它采用地坑收料罐式结构，将水冷辊甩出的钕铁硼合金薄片直接甩入收料罐，移除收料罐于其他位置进行冷却，并迅速更换下一个收料罐继续下一炉工作。 　　之所以我们采用这种技术，是这样基本减去了在线冷却时间，极大的提高了工作效率。消除了熔炼过程中的灰尘及杂质，提高了产品收率。可以和氢碎生产线实现无氧对接。 文章整理自：八佳电气(http://www.lybjkj.com/),转载请注明出处
