真空甩带炉各组成装置的性能介绍 　　虽然，真空甩带炉看起来并不大，但其结构也是相对复杂的，主要有真空腔体、熔炼装置、喷铸装置、甩带装置、压铸装置、模具预热系统、抽真空系统、炉体支架、电气控制系统及水冷却系统组成。 　　1、真空腔体：由炉体、炉盖和炉底组成;炉体由不锈钢法兰和内外筒体组焊而成，内壁镜面抛光，炉体上开设有压铸接口、喷铸接口、旋转电极接口、甩带收集管、红外测温接口、模具预热电源电极引入接口;真空甩带炉的炉盖由整体实心加工而成，上面开设有大直径观察窗，可直观的观测到炉内的各种实验情况;炉底也是由整体实心加工而成，固定有甩带装置。整体外观哑光处理，整洁大方。 　　2、熔炼装置：由 超音频电源、水冷电缆、旋转电极、线圈、保温套和坩埚组成，通过更换线圈、保温套和坩埚实现不同容量。真空甩带炉的高温温度可加热至1700℃。(容量按照50g,200g,500g,1000g来配)，熔炼完成后可通过手动倾倒到模具内。 　　3、喷铸装置：由气缸、石英管、时间继电器、气源恒定装置等组成，可实现小容量溶液的喷带和喷铸。(喷铸配石英管，容量50g) 　　4、甩带装置：真空甩带炉的甩带装置由喷铸装置、高速调速电机、磁流体密封装置和铜棍等组成，可通过调节电机速度，实现不同铜棍线速度。 　　5、压铸装置：由特殊加压装置、压架、底座、压头和母模等组成，当溶液浇铸或者喷铸到母模内，启动加压装置对工件加压，提高其致密性。压铸底部压头有定位槽，保证上下压头同心度;底部压头可调节高度;整套压力架支撑在地上。相对人性化的设计是在炉体底部有防漏盘，防止熔液损坏真空腔体。 　　6、模具预热系统：为防止浇铸到母模内的溶液冷却过快，特在母模外部加装感应线圈预热，由一台7.5Kw IGBT超音频电源、水冷铜接头和线圈等组成，如果不用预热，也可取下感应线圈，用闷头密封。预留有两路进出水，水流量可通过流量计来控制(专门用于水冷铜模)。 　　7、抽真空系统：至于抽真空部分是由一台扩散泵、一台双极直联泵、三台气动挡板阀、真空管路和真空计等组成，冷态极限真空度优于6.67×10E-3Pa。 　　8、炉体支架：由型材和钢板拼装而成，真空甩带炉门板全部采用数控加工，尺寸精度高，外表喷塑处理，整体布局合理，颜色搭配美观。和电控柜采用一体结构。 　　9、电气控制系统：各种电气元器件采用国际知名品牌，按照行业标准制作而成。面板采用模拟屏，可直观控制设备的各部件，并有水欠压、断水声光报警并自动切断加热功能。 　　10、水冷却系统：真空甩带炉的冷却系统由水冷机、各种阀门和水管等组成，带有电接点水压表，具有超压、欠压报警功能。

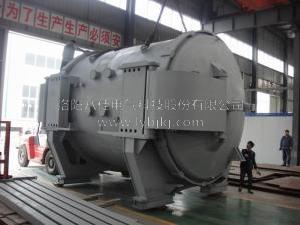

　　关于真空烧结炉组件介绍 　　真空烧结炉主要用于金属陶瓷材料、复合陶瓷材料、纳米相材料，梯度功能材料，介孔纳米热电材料，高熔点材料及耐火材料等材料的快速、高品位热压烧结。广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理，也可在充气保护情况下热压成形烧结。 　　下面介绍下炉体组成部分： 　　炉体部分：炉体为立式炉壳其内层为不锈钢制成的园筒外层为碳钢。两层之间形成夹套可以通冷却水将传到炉壳上的热量带走，使炉壁温度不超过60℃，其上下法兰焊接为一个整体。中间开有红外测温孔(有保护气氛通气口)，热电偶测温孔、抽气孔及观察孔，铂铑热电偶有到温自动退出装置，红外测温观察孔有玻璃气吹防雾装置，操作人员使用的观察孔设有挡板。 　　炉体上是炉盖，它是有内外封头和法兰组成，中间水冷炉盖吊在启闭机构上，板动启动机构上的手柄可以将真空烧结炉炉盖升启10－15mm，炉盖上有压头，压力传感器、排气隔膜阀及炉盖锁紧装置。 　　炉底部分：它也是由内外封头和法兰组成，中间水冷，固定在炉体底部，有电极引入，下压头进气隔膜阀等组成，并装可调节高度位移传感器。 　　炉架上有上梁、炉架、底及立柱等组成，作为上下压头支座。 　　炉内发热元件采用石墨，保温材料采用石墨毡及石墨筒为隔热屏，上、下压头采用高强度石墨。 　　液压采用电动输入方式自动调节，配有液压锁及转向阀等相关装置，压力、位移均采用数显方式。 　　真空烧结炉真空系统采用2X-30机械泵(配电磁放气阀)及K-200油扩散泵，同时设有冷阱及机组。真空测量为复合真空计。真空系统还配有放气阀、充气阀，真空连接软管采用不锈钢金属软管。
