真空烧结炉主要用于活性金属和难溶金属以及硬质合金，磁性材料和不锈钢等的烧结。它实际上是低压(减压)烧结。真空度愈高，愈接近中性气氛，愈与材料不发生任何化学反应。 　　真空烧结炉的主要优点是： 　　(1)真空有利于排除吸附气体，对促进烧结后期的收缩作用明显。 　　(2)真空有利于硅，铝，镁，钙等杂质或其氧化物的排除，起到提纯材料的作用。 　　(3)真空可改善液相烧结的润湿性，有利于烧结过程中的收缩和改善合金的组织结构。 　　(4)真空是理想的惰性气氛，当不宜用其他还原性或惰性气体时，或者对容易出现脱碳，渗碳的材料，均可采用真空烧结炉。 　　(5)减少气氛中的有害成分(水，氧，氮等)对产品的玷污。例如，电解氢中的含水量要求降至***-40℃较为困难;而真空烧结时，真空度只要在数百Pa就相当于含水量为***-40℃。 　　真空下的液相烧结，发生粘结金属的挥发损失是个重要问题。这不仅改变和影响合金的***终成分和组织结构，而且对烧结过程本身也起阻碍作用。粘结金属的挥发损失，主要是在烧结后期(即保温阶段)发生。真空烧结炉的保温时间越长，粘结金属的挥发损失越多。为此，化物杂质，水分等与材料中的碳发生反应，生成CO随炉排出。此时炉压明显提高，合金中的总碳量降低。显然，碳含量的变化取决于原材料粉末中的氧含量以及烧结时的真空度。两者越高时，生成一氧化碳的反映越容易进行，脱碳也越严重。 　　真空烧结炉的真空烧结与气体保护烧结的工艺没有根本区别，只是烧结温度低一些，一般可降低100~150℃。这有利于延长烧结炉的寿命和降低电能的消耗。

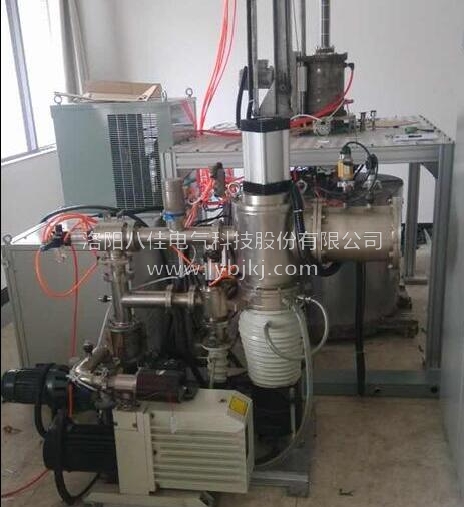

　　真空甩带炉淬火方式及维修方法 　　真空甩带炉中的主要结构部件影响设备安全性的炉壳、炉门及齿圈的结构组成。由于真空气淬炉在正压和负压反复交替使用的特殊性,为了保证设备使用的安全性同时实现设备的经济性,对炉壳和齿圈通过计算法、查图法进行理论计算,并采用有限元分析法对结构进行安全性分析。通过力学模型对设计结构中的薄弱环节进行结构优化,达到结构安全性的要求。 　　真空甩带炉的真空中的淬火有气淬和液淬两种。气淬即将工件在真空加热后向冷却室中充以高纯度中性气体(如氮)进行冷却。适用于气淬的有高速钢和高碳高铬钢等马氏体临界冷却速度较低的材料。液淬是将工件在加热室中加热后，移至冷却室中充入高纯氮气并立即送入淬火油槽，快速冷却。如果需要高的表面质量，工件真空淬火和固溶热处理后的回火和沉淀硬化仍应在真空炉中进行。 　　真空甩带炉门密封圈是否受损，如果密封圈上有污物存在，巨力变压器应及时进行清洁，***好用棉布蘸酒精擦拭后涂真空脂。检查炉内加热元件炉床、钼屏是否完好，损坏的零部件要及时维修和更换。炉内有污染时，用吸尘器吸去灰尘宁波除尘器，并用绸布蘸酒精擦拭加热室反射屏及加热元件;若炉体内壁有油污时，先用棉布蘸汽油除去油污，再用棉布蘸酒精擦拭。 　　真空熔炼炉每次工作结束，应抽到一定真空度下保存。检查机械泵油位，在油位低于标记线时应补加新油至油标处;当发现机械泵油有乳化#油水混合物，粘稠并泛白色$现象时，要及时更换旧油，其方法是拧开机械泵放油孔压帽，放出旧油，从加油孔加入少许新油，冲洗泵腔次，然后拧紧机械泵放油孔压帽，从加油孔加注新油至标处不宜过多，拧紧机械泵加油孔压帽。在此过程中，要防止加放油孔密封圈损坏，如有损坏即时更换。每班结束后，用棉布擦拭炉体外表，清除机械泵和扩散泵上的灰尘和油污。
